一、用途

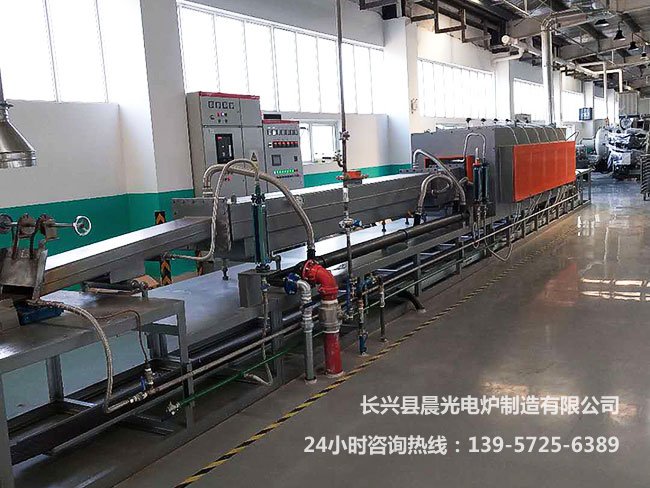

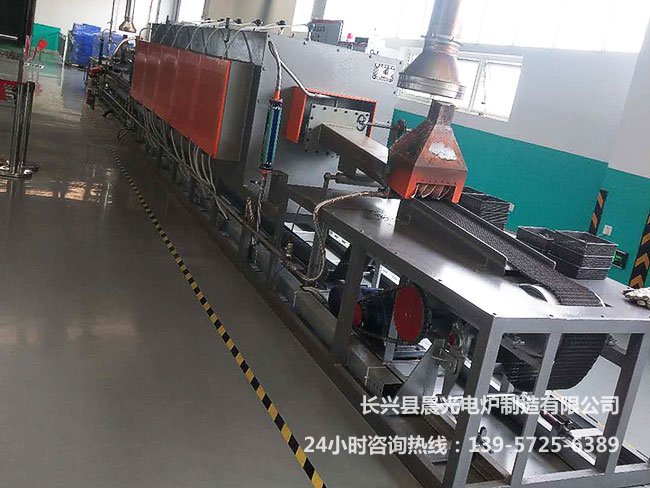

粉末冶金燒結爐，系連續式作業爐。是一種適用于壓制成形的鐵基粉末冶金制品進行有氣氛保護的燒結工藝之專用設備。具有較高的燒結成品率和較高的工業效率，設備工作平穩、安全、可靠。其加熱室內可以通人防止加熱時氧化及滲碳性保護氣體，從而使工件能夠得到較好的機械物理性能。

二、結構簡介

粉末冶金燒結爐分為爐體、推送機構、電

器控制三大部分，其工作特點由液壓推送作用將工件從進口帶入燒結區，在各個溫控區域下進行燒結，然后冷卻，出料便完成整個工藝。

2、爐體由進料口、預熱區、燒結區、出料水冷套四部分組成，爐

體的外殼和骨架由鋼板和型鋼焊接而成，爐膛與爐殼間采用絕熱性良好的硅酸鋁纖維作保溫層，超輕質耐火磚作耐火層，具有較好的強度和耐火性能。爐膛內放有耐高溫、耐腐蝕的馬弗管，為了延長燒結區馬弗管的使用壽命，爐膛馬弗罐材料為耐高溫耐磨鋼玉爐膽，具有強度高，不易變形。

3、各加熱元件均安裝在馬弗管的上部和下部，采用抽屜式的裝置

方法，便易更換電阻絲，在出料水冷套下裝有滑動滾輪，馬弗管在熱脹冷縮的過程中，不受任何作用力的影響，從而達到延長整套設備的使用壽命。

4、電器控制系統是由可控硅控制，PID自動控溫，各個溫區的功率和溫度都可單獨控制和調節，可以滿足整個燒結過程中的各個工藝要求，并配有過程保護、快速熔斷、過壓保護、RC電路。控制溫采用上海國龍TCW智能數顯儀，并帶有超溫報警系統。

5、電爐進出料，在前端平臺上裝有液壓推送機構，電爐進料時，

前端平臺上裝有推送機構，采用液壓傳動，配一個液壓工作泵站，油壓自動進退，推力為5Ｔ，推進時節拍可根據燒成曲線調節速度，當推送料時爐門先自動打開，然后液壓推料機構開始動作，達到預定位置后退回，回到自動進入推進等待狀態，爐門自動關閉。爐門開啟均采用水平按放，既能作為工作臺使用又可作關閉爐門之用，在爐門搖臂上聯接氨分解氣體開關，在打開爐門時能同時放出氨分解氣體，點燃后作為火封能阻擋空氣進入爐內。
